Mini PLC ethernet HSRIO (High Speed Remote Input Output)



HSRIO High Speed Remote Input Output



Sistema modulare di IO remoto ad alta velocità, performante ed economico.

Sistema modulare di IO remoto ad alta velocità, performante ed economico.

Il sistema, d’ora in poi riferito con HSRIO, consente la gestione di I/O remoti da PC mediante connessione LAN ad alta velocità.

Per I/O remoti si intende tutta una serie di unità intelligenti dedicate a funzioni di input / output logico ed analogico, controllo motori, lettura encoder, ecc.

La scelta della connessione di tipo LAN consente di ottenere due importanti prestazioni:

  • interfaccia standard, che non richiede hardware aggiuntivo per la connessione con PC in quanto tutti ne sono già dotati.
  • alta velocità di trasferimento dati





High Speed Remote Input Output

Schematico funzionale esemplificativo





High Speed Remote Input Output

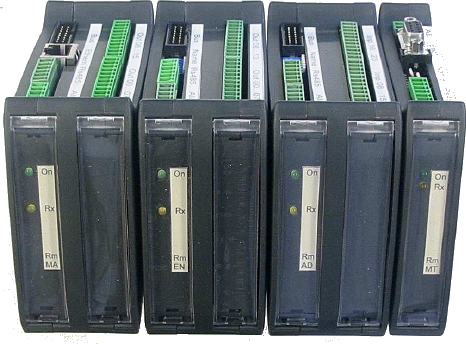

Alcuni moduli HSRIO

RETE:

  • Bus Ethernet 10/100 MHz RJ45, rilanciato verso bus locale
    seriale sincrono alta velocità, oppure bus RS485 115 Kb/S
  • Protocollo velocissimo: 0,2 ms / CPU (es: 5.120 input e 2.560 output digitali in 1 ms)
  • Fino a 250 CPU
  • Fino a 16 moduli locali e remoti per CPU (fino a 128.000 input e 64.000 output digitali in 50 ms)
  • Possibile collegamento in fibra ottica
  • Possibile collegamento wireless (in caso di non criticità)
  • Possibile collegamento Internet (in caso di non criticità)
  • Rete Ethernet utilizzabile da altre applicazioni (in caso di non criticità)

HARDWARE:

  • Alimentazione 24 Vdc
  • Montaggio su barra DIN
  • Estremamente compatto: 24-48 x 100 x 120 mm (l x h x p)
  • Morsettiere a vite estraibili e connettori D-shell (contatori)
  • Cablaggio economico, robusto e rapido

SOFTWARE

  • Tools configurazione e test
  • Driver Windows® e RTX®
  • Softlogic, Motion control e SCADA hiPlc®



SICUREZZA

  • Memoria flash per mantenimento configurazione
  • Watchdog uscite configurabile



APPLICAZIONI

  • macchine veloci multiasse
  • packaging, pallettizzatori
  • robot cartesiani
  • magazzini automatici
  • building automation
  • Testing
  • ecc..



I MODULI DEL SISTEMA HSRIO:

RMMA 10/20: (Modulo CPU)

E’ il modulo Master: anello di comunicazione tra  COMPUTER  ed  altri moduli

  • Modulo CPU Master: connesso PC con interfaccia Ethernet
  • 32 ingressi digitali 24 Vdc PNP
  • 16 uscite digitali 24 Vdc 100 mA PNP
  • 1 interfaccia CAN 2.0 1Mbit/S
  • 48 x 100 x 120 mm (l x h x p)

RMIO10 (Modulo slave locale sincrono)

  • Modulo slave: locale sincrono, oppure remoto RS485
  • 32 ingressi digitali 24 Vdc PNP
  • 16 uscite digitali 24 Vdc 100 mA PNP
  • 2 contatori 1 canale 24 Vdc 400 kHz (usano gli ingressi digitali)
  • 48 x 100 x 120 mm (l x h x p)



RMAD10 (Modulo slave locale sincrono)

  • Modulo slave: locale sincrono, oppure remoto RS485
  • 24 ingressi digitali 24 Vdc PNP
  • 12 uscite digitali 24 Vdc 100 mA PNP
  • 4 ingressi analogici differenziali ±10 Vdc o ±20 mA, 12 bit
  • 2 uscite analogiche ±10 Vdc, 12 bit
  • 48 x 100 x 120 mm (l x h x p)



RMEN10 (Modulo slave locale sincrono)

  • Modulo slave: locale sincrono, oppure remoto RS485
  • 16 ingressi digitali 24 Vdc PNP
  • 14 uscite digitali 24 Vdc 100 mA PNP
  • 1 encoder 3 canali differenziali 500 kHz
  • 1 encoder 3 canali differenziali 100 kHz
  • 1 contatore 1 canale differenziale 500 kHz
  • 2 contatori 1 canale 24 Vdc 100 kHz (usano gli ingressi digitali)
  • 2 uscite analogiche ±10 Vdc, 12 bit
  • 48 x 100 x 120 mm (l x h x p)



RMMT10 (Modulo slave remoto RS485 posizionamento motore DC)

  • Modulo slave remoto RS485, posizionato vicino al motore DC
  • 8 ingressi digitali 24 Vdc PNP
  • 4 uscite digitali 24 Vdc 100 mA PNP
  • 1 contatore 3 canali differenziali 500 kHz
  • 1 uscita analogica ±24 Vdc 6A
  • 24 x 100 x 120 mm (l x h x p)







Scarica Brochure

SOFTWARE (opzionale):

La nostra “forma mentis” è l’apertura verso qualsiasi integratore.

Non vincoliamo alcuno all’ acquisto dei nostri software.

Siamo disponibili a fornire assistenza software ed hardware  per l’integrazione sistemistica dei nostri moduli. La nostra vuole essere una soluzione flessibile a 360° nel mondo dell’automazione Industriale.

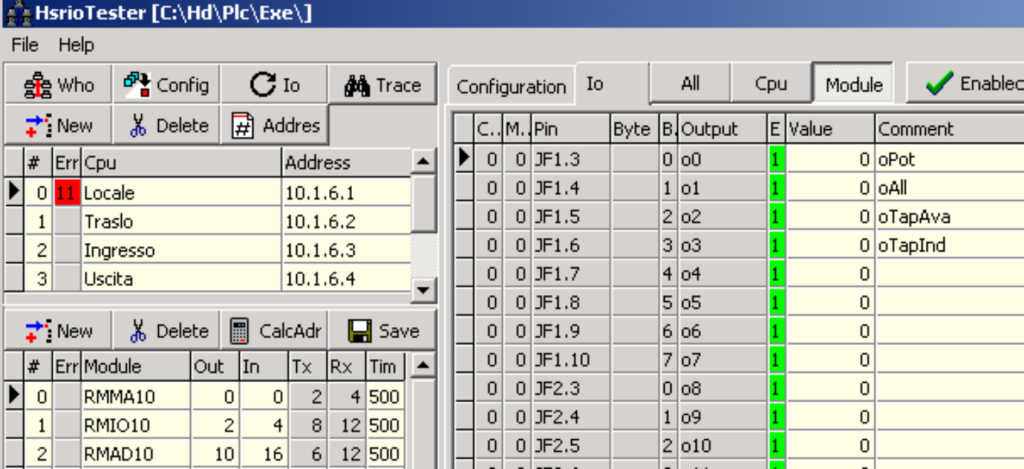

1.1  Configurazione e Test (opzionale)

software HIGH SPEED REMOTE INPUT OUTPUT



Tool di configurazione e test moduli:

  • Editazione CPU e moduli
  • Visualizzazione stato comunicazione ed errori
  • Set variabili di configurazione
  • Forzamento output e visualizzazione input
  • Richiede Windows® 2000 o superiore









1.2  Driver Windows

HSRIO  Driver Windows



Driver di comunicazione configurabile:

  • eseguibile Windows di comunicazione
  • interfacciamento su shared memory
  • job a richiesta o continui
  • tools di forzamento output, visualizzazione input, analisi attività
  • ed errori
  • richiede Windows® 2000 o superiore

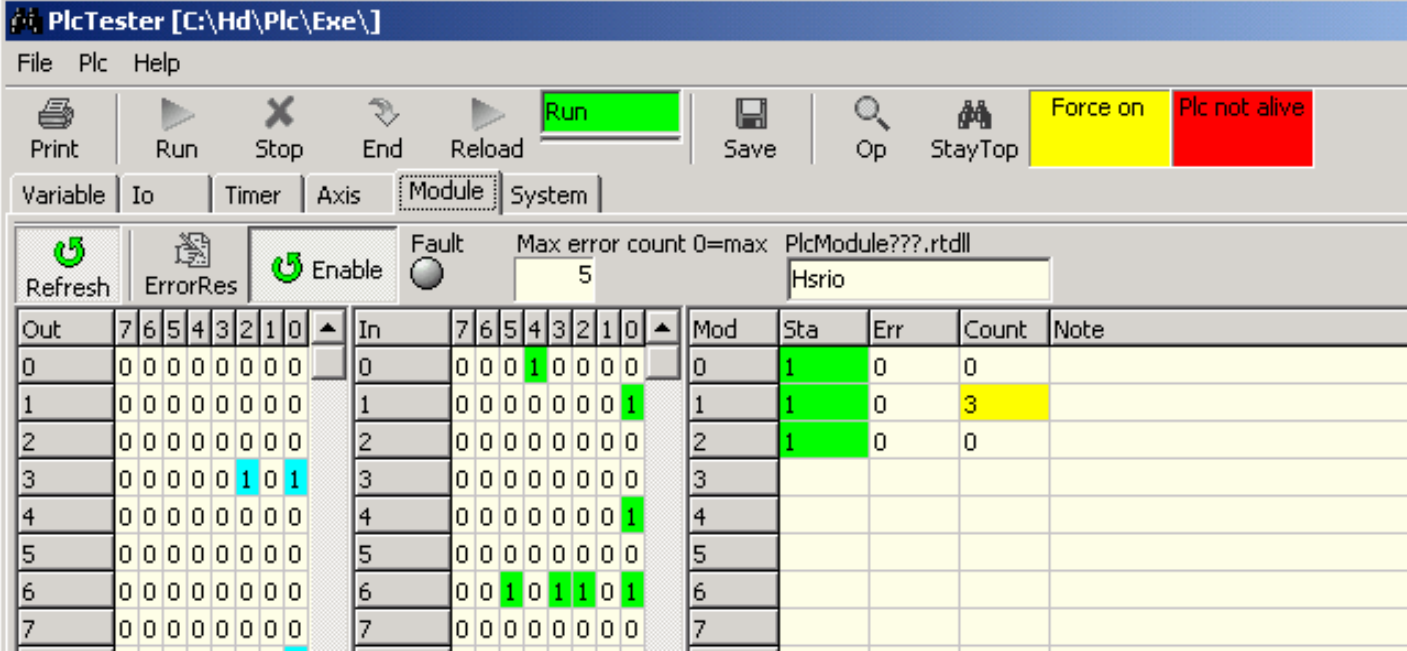

1.3  Driver RTX

HSRIO DRIVER RTX

 Driver di comunicazione realtime (0,1 ms) configurabile:

  • libreria RTX (rtdll) di comunicazione
  • interfacciamento su shared memory realtime
  • tools di forzamento output, visualizzazione input, analisi attività
  • ed errori
  • richiede RTX® 5.5 TCP-IP o superiore



1.4  SoftLogic hiPlc

HIGH SPEED REMOTE INPUT OUTPUT driver softlogic

Pacchetto softlogic:

  • 256 kBytes tag simboliche, persistenti e accessibili a programmi

VisualBasic, C++, Office, ..

  • linguaggio C++ compilato (massime prestazioni e flessibilità,

richiede compilatore commerciale)

  • linguaggio ladder interpretato
  • motion control integrato
  • tools di configurazione e test
  • versione Windows (10 ms scan tipico) e RTX (0,1 ms scan tipico)

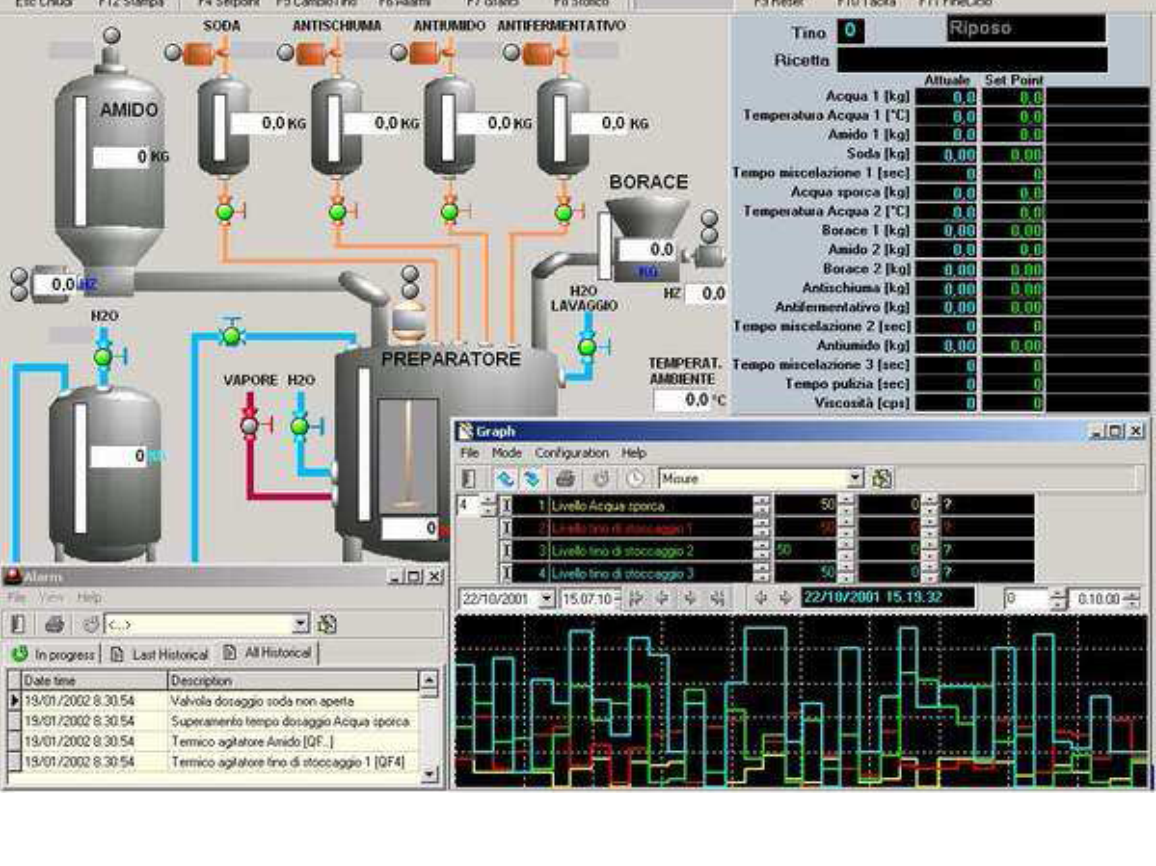

1.5  SCADA  hiPlc

HIGH SPEED REMOTE INPUT OUTPUT SCADA

Pacchetto SCADA:

  • sinottici configurabili
  • log variabili su database o file, a tempo o evento
  • visualizzazione allarmi e grafici realtime e storici
  • multistazione su rete Ethernet
  • interfacciabile a programmi VisualBasic, C++, Office, ..

Servizio



2   Servizio Offerto

  • vendita HW
  • vendita licenze SW
  • formazione
  • sviluppo applicazioni chiavi in mano
  • assistenza
